Výroba související s potravinářstvím

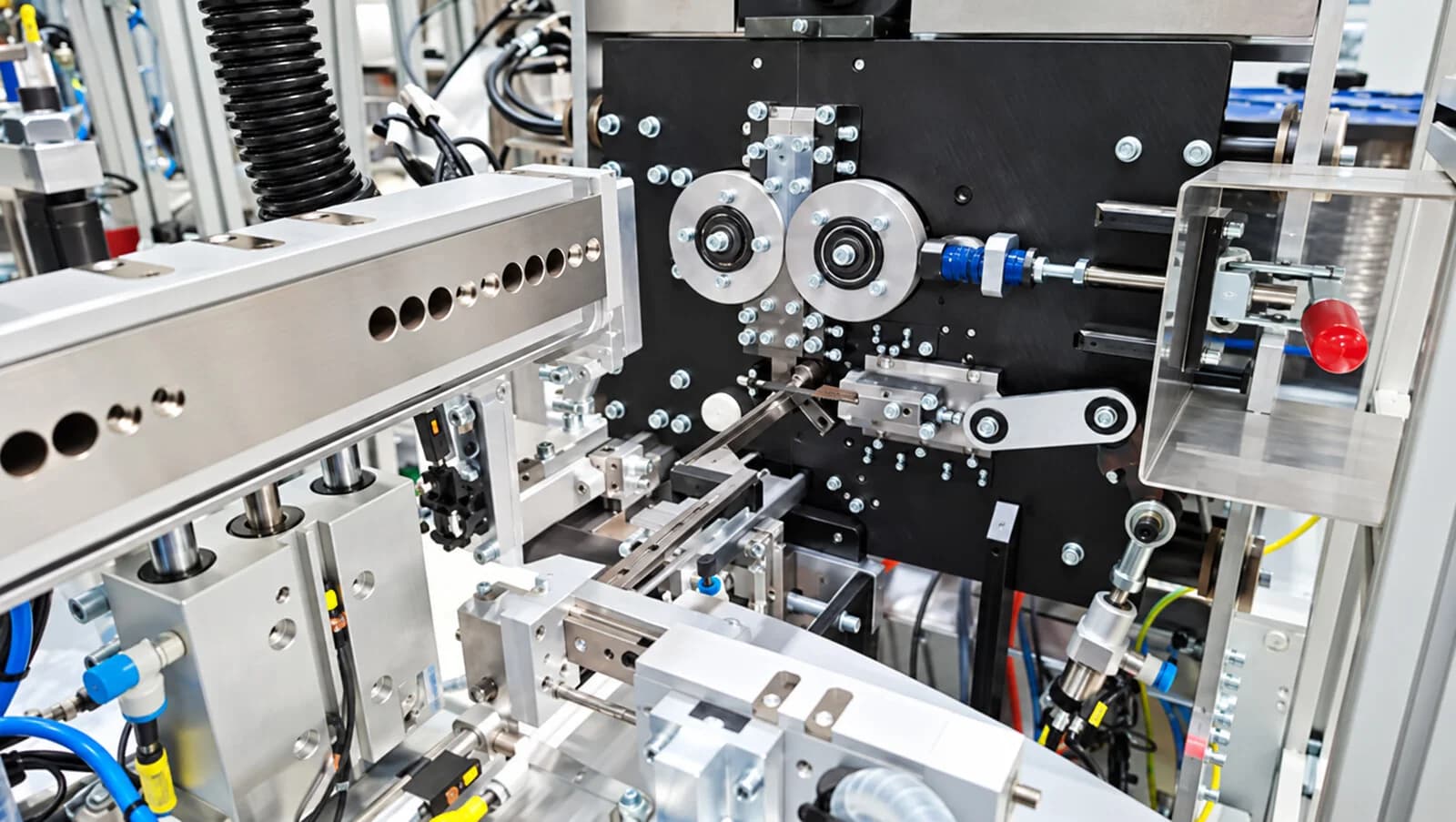

Jednoúčelový stroj pro montáž dávkovačů bonbonů
Montáž navržená na dobu cyklu 2,5 sekundy/kus, s vlastní výrobou pružin a kamerovou kontrolou ROBOMIND AI. Odpojitelné moduly pro výrobu pružin podporují pokračování výroby během doplňování materiálu.
Úloha a realizace
Montáž dávkovacích jednotek bylo třeba navrhnout na dobu cyklu 2,5 sekundy/kus. Úloha vyžadovala i integraci vlastní technologie výroby pružin a konstrukci stroje odpovídající použití v potravinářství.
Kritické operace jsme ověřili předběžnými testy. Zařízení zahrnuje dva otočné stoly, dva roboty a tři moduly pro výrobu pružin; každý z nich pohánějí čtyři servomotory Siemens. Při doplňování materiálu do odpojitelných modulů může stroj pokračovat ve výrobě s mírným prodloužením doby cyklu. Kontrolu kvality podporuje vlastní kamerový systém ROBOMIND AI. Prvky, které přicházejí do styku s výrobkem, jsme opatřili vhodnou povrchovou úpravou a použili jsme prostředky odpovídající dané aplikaci.
Doplňování bez zastavení celého stroje
Pružiny si stroj vyrábí sám, ve třech samostatných modulech. Při odpojení jednoho modulu mohou ostatní dále pracovat: doplňování materiálu proto může místo úplného zastavení znamenat jen mírné prodloužení doby cyklu. Toto řešení určuje i zásobování během směny a obsluhu stroje. 2,5 sekundy/kus je konstrukční požadavek, nikoli zveřejněný výsledek provozního měření.
Technologie
- PLC Siemens
- Standardní a mobilní HMI
- Otočné stoly WEISS
- Vibrační podavače AFAG
- Dvě robotická ramena KUKA
- Kamerová kontrola ROBOMIND AI vlastního vývoje
- Povrchová úprava a prostředky vhodné pro potravinářství u prvků ve styku s výrobkem
Jak takový stroj vzniká
Od koncepce přes FAT až po konečné předání probíhá každý krok v naší firmě.
